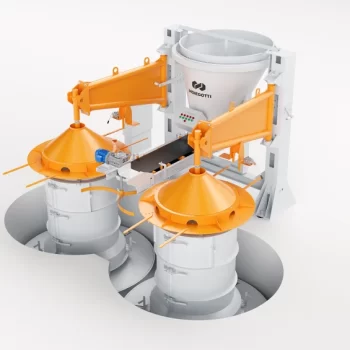

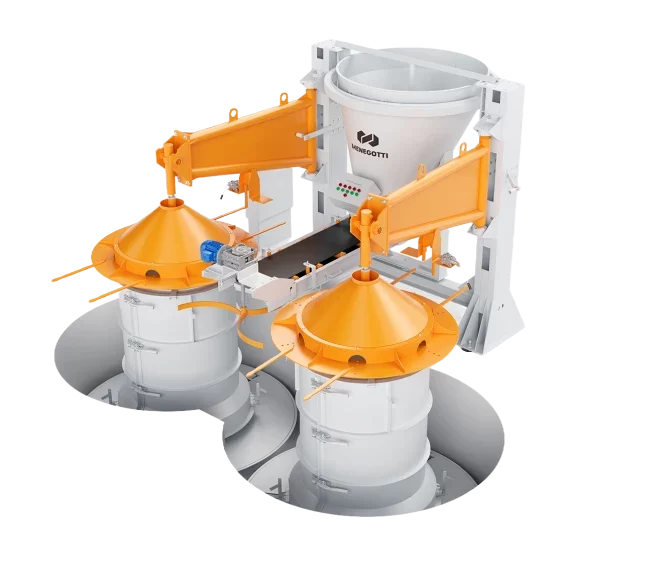

Máquina para fabricação de tubos de concreto armados ou não armados, com encaixes MF e PB , com diâmetros de 600 mm a 1500 mm e altura de 1000 mm (ou 1500 mm no encaixe PB), através dos processos de vibração e prensagem.
Este equipamento possui uma estrutura robusta e de grande durabilidade, sendo específico para a produção de tubos maiores em escala industrial.
Possui uma esteira retrátil que agiliza o processo de alimentação dos moldes, enquanto o sistema de vibração garante a compactação do concreto no interior do molde.
O acabamento é realizado por um dispositivo de pressão contra o molde, através de um cilindro hidráulico, melhorando ainda mais o nível de qualidade do produto final.
| Descrição | Peças por molde | Peças por dia | M² por dia |
|---|---|---|---|
| Ø 600 | - | MF: 100 / PB: 90 | - |
| Ø 800 | - | MF: 80 / PB: 72 | - |
| Ø 1.000 | - | MF: 70 / PB: 63 | - |
| Ø 1.200 | - | MF: 60 / PB: 54 | - |
| Ø 1.500 | - | MF: 40 / PB: 36 | - |
Nota: Os valores constantes do quadro acima podem sofrer variações em função das condições de operação de matérias-primas, qualificação e treinamento da mão de obra, troca de moldes, períodos de limpeza e manutenção do equipamento e/ou sua falta, casos fortuitos ou de força maior.
| Diâmetro interno (mm) | Produção/dia 1.000mm/altura | Volume de concreto compactado por tubo (m³) | ||
|---|---|---|---|---|
| MF/TG/MH | PB/BS/PB | MF/TG/MH | PB/BS/PB | |
| DN 600 | 100 | 90 | 0,124 | 0,143 |
| DN 800 | 80 | 72 | 0,211 | 0,261 |
| DN 1000 | 70 | 63 | 0,318 | 0,418 |
| DN 1200 | 60 | 54 | 0,497 | 0,627 |
| DN 1500 | 40 | 36 | 0,665 | 0,845 |
Nota:
1)MF = Macho e Fêmea 2) PB = Ponta e Bolsa
Os valores constantes do quadro acima podem sofrer variações em função das condições de operação: tipos de matérias-primas, qualificação e treinamento da mão de obra, trocas de moldes, períodos de limpeza e manutenção do equipamento e/ou sua falta, casos fortuitos ou de força maior.
| Potência instalada | 23 cv/hp |
| Vibradores "acessórios" | 2 x 7.5 cv/hp |
| Capacidade do silo | 1500 litros |
| Número de vibradores por molde | 3 |
| Potência da unidade hidráulica | 4 cv/hp |
| Volume da unidade hidráulica | 45 litros |
