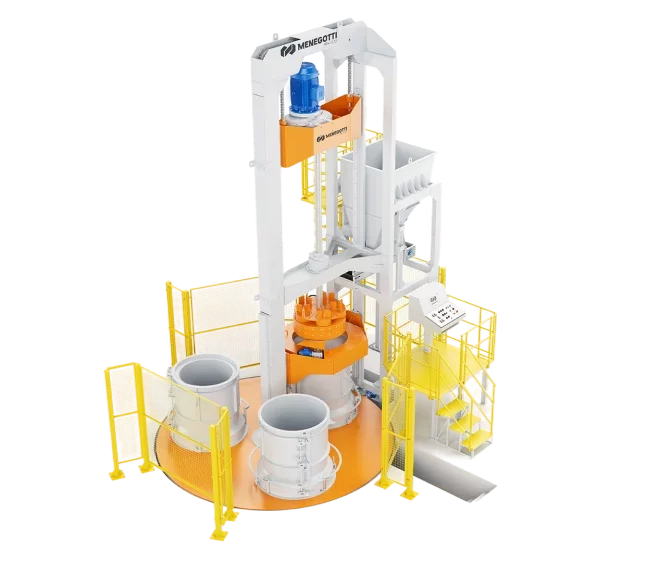

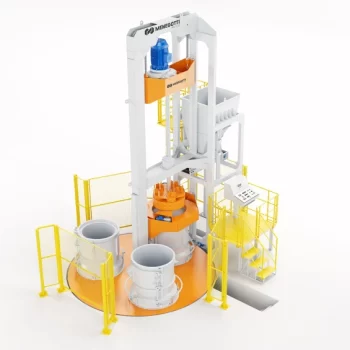

Máquina Automática Prensa hidráulica de grande porte para fabricar tubos de concreto, tanto armados quanto não-armados através do processo de compressão radial, fabricando tubos desde os diâmetros de 400 a 1000mm, nas alturas de 1000mm ou 1500mm, com acabamento MF e/ou PB.
Dotada de carro duplo de movimentação para aumentar a produtividade, é um equipamento desenvolvido para produção em grande escala, produzindo com alta qualidade, uma vez que trabalha com compressão radial e vibração na base do tubo para aumentar o grau de compactação do concreto.
É dotada de um dispositivo giratório especial para garantir um bom acabamento do tubo e um conjunto cabeçote composto de materiais altamente resistentes contra os esforços de compressão axial e abrasão do concreto.
| Descrição | Peças por molde | Peças por dia | M² por dia |
|---|---|---|---|
| Ø 400 | - | MF: 150 - 180 / PB: 115 - 135 | - |
| Ø 600 | - | MF: 150 - 180 / PB: 115 - 135 | - |
| Ø 800 | - | MF: 130 - 160 / PB: 100 - 120 | - |
| Ø 1.000 | - | MF: 110 - 140 / PB: 80 - 110 | - |
Nota: Os valores constantes do quadro acima podem sofrer variações em função das condições de operação de matérias-primas, qualificação e treinamento da mão de obra, troca de moldes, períodos de limpeza e manutenção do equipamento e/ou sua falta, casos fortuitos ou de força maior.
| Diâmetro interno (mm) | Produção/dia 1.000mm/altura | Volume de concreto compactado por tubo (m³) | ||
|---|---|---|---|---|
| MF/TG/MH | PB/BS/PB | MF/TG/MH | PB/BS/PB | |
| 400 | 150 – 180 | 115 – 135 | 0,0595 | 0,0707 |
| 600 | 150 – 180 | 115 – 135 | 0,1239 | 0,1418 |
| 800 | 130 – 160 | 100 – 120 | 0,2204 | 0,2681 |
| 1000 | 110 – 140 | 80 – 110 | 0,3370 | 0,4226 |
Nota:
1)MF = Macho e Fêmea 2) PB = Ponta e Bolsa
Os valores constantes do quadro acima podem sofrer variações em função das condições de operação: tipos de matérias-primas, qualificação e treinamento da mão de obra, trocas de moldes, períodos de limpeza e manutenção do equipamento e/ou sua falta, casos fortuitos ou de força maior.
| Potência Instalada | 132 cv/hp |
| Potência motor principal | 100 cv/hp |
| Potência motor unidade hidráulica | 20 cv/hp |
| Volume unidade hidráulica | 250 litros |
| Rotação nominal do cabeçote compressor | 100 rpm |
| Pressão de trabalho | 120 Bar |
