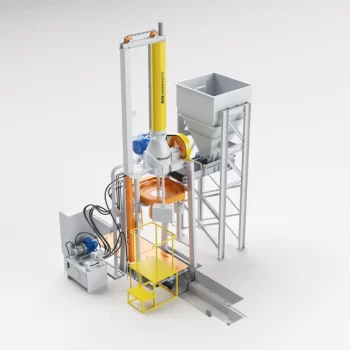

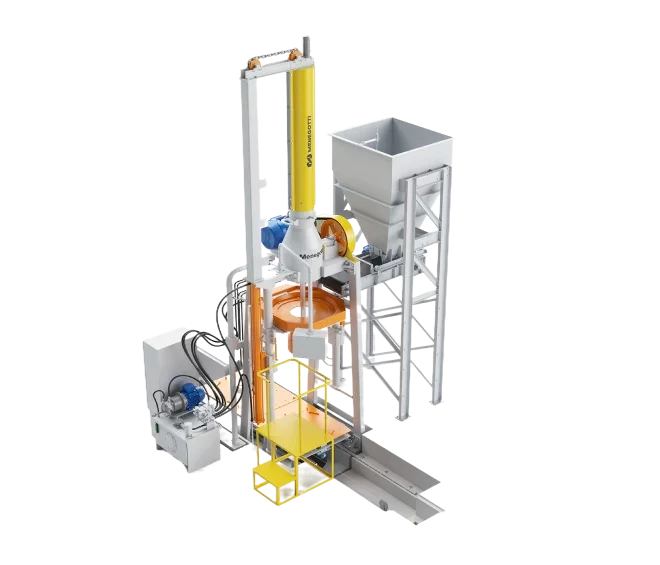

Máquina Semi-Automática para fabricar tubos de concreto pelo processo de giro-compressão, tanto armados quanto não-armados, desde DN 300 até DN 600×1000/1500mm, nos acabamentos MF ou PB para águas pluviais. É uma prensa hidráulica, de fácil operação, com estrutura robusta que possibilita a fabricação de tubos em maior escala.
É dotada de um dispositivo giratório especial para garantir um bom acabamento do tubo e um conjunto cabeçote composto de materiais altamente resistentes contra os esforços de compressão axial e abrasão do concreto. É recomendada para produção em nível industrial, produzindo com alta qualidade, uma vez que trabalha com compressão radial e vibração na base do tubo para aumentar o grau de compactação do concreto.
Produto final: tubo de concreto (manilha), dreno, calha.
| Descrição | Peças por molde | Peças por dia | M² por dia |
|---|---|---|---|
| Ø 300 | - | MF: 290 / PB: 240 | - |
| Ø 400 | - | MF: 330 / PB: 280 | - |
| Ø 500 | - | MF: 240 / PB: 200 | - |
| Ø 600 | - | MF: 280 / PB: 200 | - |
Nota: Os valores constantes do quadro acima podem sofrer variações em função das condições de operação de matérias-primas, qualificação e treinamento da mão de obra, troca de moldes, períodos de limpeza e manutenção do equipamento e/ou sua falta, casos fortuitos ou de força maior.
| Diâmetro interno (mm) | Produção/dia 1.000mm/altura | Volume de concreto compactado por tubo (m³) | ||
|---|---|---|---|---|
| MF/TG/MH | PB/BS/PB | MF/TG/MH | PB/BS/PB | |
| 300 | 290 | 240 | 0,0343 | 0,0534 |
| 400 | 330 | 280 | 0,0595 | 0,0707 |
| 500 | 240 | 200 | 0,0916 | 0,1050 |
| 600 | 280 | 200 | 0,1239 | 0,1418 |
| Potência instalada carro simples | 40 cv/hp |
| Potência instalada carro duplo | 43 cv/hp |
| Potência motor principal | 30 cv/hp |
| Potência motor unidade hidráulica | 7,5 cv/hp |
| Potência motor unidade hidráulica | 7,5 cv/hp |
| Volume unidade hidráulica | 100 litros |
| Rotação do cabeçote compressor | 109 rpm |
| Pressão de trabalho | 70 Bar |
