Galpão Tipo T
Atualmente este é o modelo mais utilizado. Costuma acompanhar os seguintes acessórios:

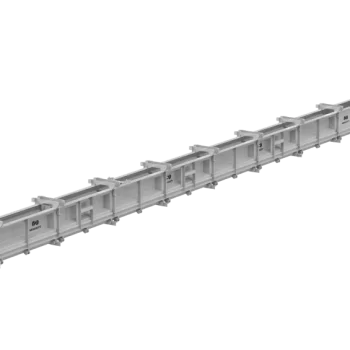

Molde Pilar
É dividido em Molde Lateral e Molde Leito. Utilizam-se acessórios como consoles para viga auxiliar e para ponte rolante. O molde lateral é definido com módulos de laterais de um metro. Para que o posicionamento dos consoles sejam de acordo com a necessidade.
Tabela dimensional do Pilar:
| PILAR PARA GALPÃO PRÉ-MOLDADO | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| VÃO (m) | DIMENSÃO | VOLUME PILAR SEM CABEÇAS (m³) | VOLUME CABEÇA SIMPLES (m³) | VOLUME CABEÇA DUPLA (m³) | VOLUME PLATIBANDA (m³) | ||||||
| “A” (mm) | “B” (mm) | “C” (mm) | “D” (mm) | “E” (mm) | “F” (mm) | “G” (mm) | |||||
| 30 | 12000 | 600 | 300 | 1400 | 2200 | 3500 | 180 | 2,158 | 0.28422 | 0.4251 | 0.188 |
| 25 | 10000 | 500 | 250 | 1250 | 2000 | 3000 | 150 | 1,248 | 0.168 | 0.255 | 0.112 |
| 20 | 9000 | 350 | 250 | 1100 | 1850 | 2500 | 150 | 0,786 | 0.127 | 0.202 | 0.093 |
| 16 | 8000 | 300 | 250 | 900 | 1500 | 2000 | 150 | 0,598 | 0.079 | 0.125 | 0.075 |
| 12 | 7000 | 250 | 250 | 650 | 1050 | 1500 | 150 | 0,436 | 0.046 | 0.071 | 0.056 |
Molde Cabeça Simples, Molde Cabeça dupla e Molde Platibanda (Galpão tipo T):
As cabeças de pilares são os apoio das vigas vão, são fixadas por tirantes, que são chumbados nas cabeças. O Molde de Cabeça é fixado na extremidade do Molde Pilar para que a peça seja feita em apenas uma concretagem. O Molde Platibanda é utilizado para alongar a altura do pilar, quando há necessidade de fechar o galpão em redor para o telhado não ficar aparente.
Molde Console Lateral e Molde Console Interno
Molde Console Lateral: Serve para apoio das Vigas Auxiliares. Pode ser concretado junto com o Pilar substituindo um painel liso da fôrma de Pilar por um Painel com Console, ou pode ser concretado posteriormente fixando o Molde Console diretamente no corpo do Pilar;
Molde Console Interno: Serve para apoio das Vigas Auxiliares. É fixado na parte superior do Molde Pilar;
Molde Viga T (Viga de Cobertura):
Esta peça tem como função formar o vão do Galpão e sustentar o telhado.
Pode ser fabricado em fôrma simples (para uma peça por dia) ou em fôrma dupla (para duas peças por dia), o que deverá definir entre fôrma simples ou fôrma dupla é a quantidade de Pilares que serão produzidos por dia.
| VIGA TIPO “T” | |||||
|---|---|---|---|---|---|
| VÃO (mm) | DIMENSÃO “A” (mm) | DIMENSÃO “B” (mm) | DIMENSÃO “C” (mm) | VOLUME DE CONCRETO (m³) | |
| 25 | 13950 | 250 | 500 | 0,84096 | |
| 24 | 13440 | 0,8128 | |||
| 23 | 12930 | 0,78465 | |||
| 22 | 12420 | 0,7565 | |||
| 21 | 11910 | 0,72835 | |||
| 20 | 11308 | 250 | 400 | 0,5632 | |
| 19 | 10798 | 0,53921 | |||
| 18 | 10288 | 0,51522 | |||
| 17 | 9778 | 0,49123 | |||
| 16 | 9250 | 250 | 300 | 0,41702 | |
| 15 | 8740 | 0,39721 | |||
| 14 | 8230 | 0,3774 | |||
| 13 | 7720 | 0,35759 | |||
| 12 | 7177 | 250 | 250 | 0,279601 | |
| 11 | 6667 | 0,261865 | |||
| 10 | 6157 | 0,244129 | |||
| 9 | 5647 | 0,226393 | |||

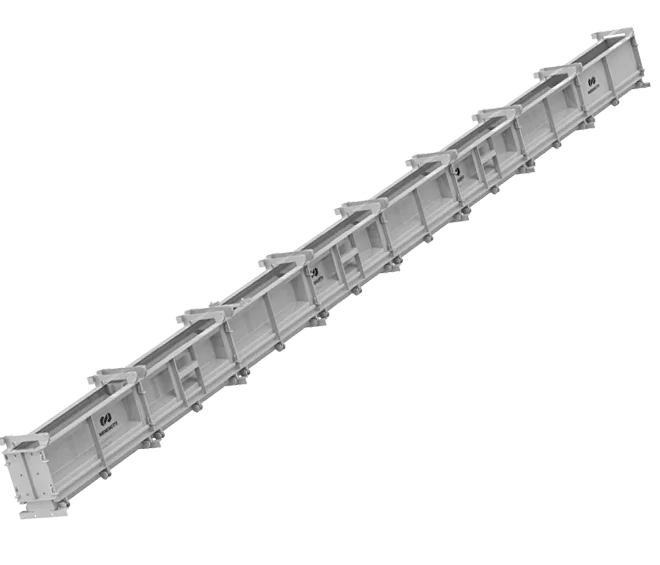

Molde Viga Auxiliar / Bardrame:
As vigas baldrames servem de amarração para os pilares e fundação, além de suporte para as paredes. Este molde é constituído por Molde Lateral, Molde Metálico e Separador Cadeirinha para formar o encaixe ( alojamento do console).
Tabela dimensional da Viga Auxiliar:
| MOLDE VIGA AUXILIAR E VIGA BALDRAME | |||||
|---|---|---|---|---|---|
| DIMENSÃO “A” (mm) | DIMENSÃO “B” (mm) | DIMENSÃO “C” (mm) | DIMENSÃO “D” (mm) | DIMENSÃO “E” (mm) | VOLUME DE CONCRETO (m³) |
| 6000 | 300 | 120 | 150 | 150 | 0,209 |
| 6000 | 300 | 150 | 150 | 150 | 0,262 |
| 6000 | 300 | 200 | 150 | 150 | 0,350 |
| 6000 | 400 | 150 | 200 | 200 | 0,347 |
| 6000 | 400 | 200 | 200 | 200 | 0,463 |
| 6000 | 500 | 150 | 250 | 200 | 0,434 |
| 6000 | 500 | 200 | 250 | 200 | 0,579 |
| 6000 | 600 | 200 | 250 | 200 | 0,698 |
