Possui este nome pois a extremidade da Viga passa por dentro da Cabeça do Pilar, é um sistema que atualmente não vem sendo muito utilizado. Costuma acompanhar os seguintes acessórios:

•  Molde Pilar Gomado;
•  Molde Cabeça Simples;
•  Molde Cabeça Dupla;
•  Molde Console interno;
•  Molde Console lateral;
•  Molde Viga Passante;
•  Molde Viga Auxiliar;
•  Molde Terça.

Molde Pilar Gomado:

É dividido em Molde Lateral e Molde Leito. Utilizam-se acessórios como consoles para viga auxiliar e para ponte rolante. O molde lateral é definido com módulos de laterais de um metro. Para que o posicionamento dos consoles sejam de acordo com a necessidade.

Molde Cabeça Simples e Molde Cabeça dupla (Galpão Passante):

As cabeças de pilares são os apoio das vigas vão, são fixadas por tirantes, que são chumbados nas cabeças. O Molde de Cabeça é fixado na extremidade do Molde Pilar para que a peça seja feita em apenas uma concretagem.

Molde

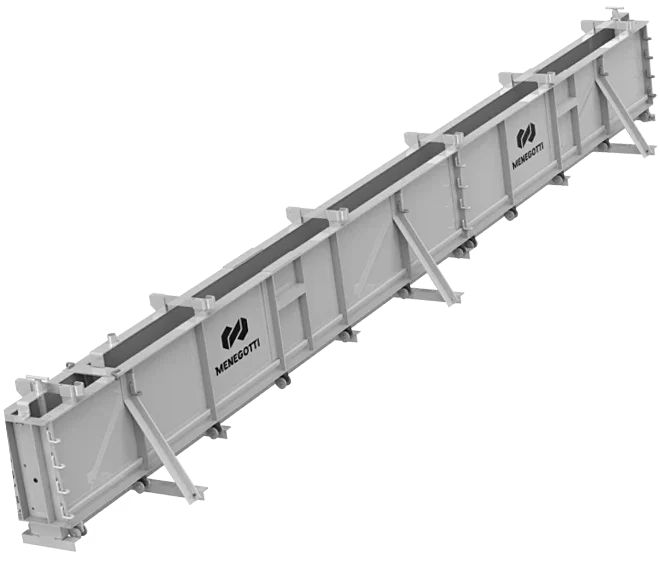

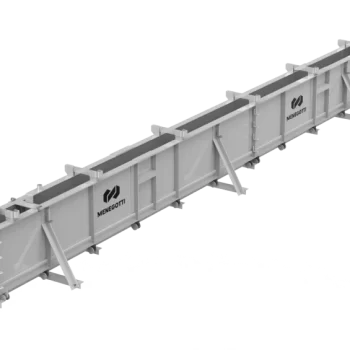

Molde Viga tipo Passante (Viga de Cobertura):

Esta peça tem como função formar o vão do Galpão e sustentar o telhado.

É dividido em Molde Lateral e Molde Leito.

Acessórios para Galpão:

Existem alguns acessórios comuns para todos os tipos de Galpões. Segue abaixo alguns modelos:

• Molde Console Interno;
• Molde Console Lateral;
• Molde Console Chanfrado;
• Molde Viga Auxiliar;
• Molde Terça;
• Molde Placa de Fechamento;
• Molde Pilar / Viga Regulável;
• Molde Laje Pi;
• Molde Escada.

Molde Console Lateral, Molde Console Interno e Molde Console Chanfrado:

-Molde Console Lateral: Serve para apoio das Vigas Auxiliares. Pode ser concretado junto com o Pilar substituindo um painel liso da fôrma de Pilar por um Painel com Console, ou pode ser concretado posteriormente fixando o Molde Console diretamente no corpo do Pilar;

-Molde Console Interno: Serve para apoio das Vigas Auxiliares. É fixado na parte superior do Molde Pilar;

-Molde Console Chanfrado: Serve para apoio das Vigas de Caminho de Rolamento de Ponte Rolante.

Molde Viga Auxiliar / Bardrame:

As vigas baldrames servem de amarração para os pilares e fundação, além de suporte para as paredes.

Este molde é constituído por Molde Lateral, Molde Metálico e Separador Cadeirinha para formar o encaixe ( alojamento do console).

Tabela dimensional da Viga Auxiliar:

Molde Terça:

Serve de sustentação e fixação da telha (fibrocimento, aluzinc, chapa galvanizada, etc). Existem dois tipos de Moldes para Terças de concreto armado:

-Molde para Terça tipo “L“–Vibrado em Mesa Vibratória, é o modelo mais utilizado pois utiliza um volume menor de concreto e por ser uma fôrma de desmolde imediato pode produzir dezenas de peças em um único dia.

-Molde para Terça tipo “T“–Vibrado com Mangote, é produzido em uma fôrma de bateria (geralmente de cinco peças), e sua produtividade fica restrita a quantidade de peças da bateria pois só pode ser desmolda dano dia seguinte.

Tabela dimensional Terça tipo L:

Tabela dimensional Terça tipo T:

Molde Placa de Fechamento:

As Placas de Fechamento são Placas pré-fabricadas utilizadas como Paredes de Galpões. Sua principal vantagem é o tempo de Montagem reduzido se comparado com o tijolo.

Este molde é duplo regulável (duas peças por concretagem), geralmente para paredes de 60 / 80 / 100 / 120 / 150mm com altura de 1250mm e comprimento de 6000mm, porém pode ser produzido também com medidas especiais (informadas pelo cliente). Outro sistema de fôrma adotado para a produção destas Placas é o sistema Basculante, consistindo de uma bandeja articulável capaz de produzir uma peças por dia.

Tabela dimensional Placa de Fechamento:

Molde Pilar / Viga Regulável:

Os Moldes para Pilar / Viga Regulável servem para que o cliente consiga produzir diversas medidas de Pilar ou Viga Auxiliar na mesma fôrma. Possuí regulagem de 50 em 50mm tanto na largura quanto na altura, as dimensões máximas e mínimas devem ser informadas pelo cliente. A regulagem na largura é feita alterando a posição da dobradiça na base de chumbação, que possuí diversos furos pré-determinados para a regulagem desejada. A regulagem na altura é feita através de um regulador telescópico, também com diversas posições possíveis. Podem ser produzidos em Molde Duplo ou Molde Simples:

-Molde Duplo: Produz duas peças por dia. Consoles Laterais devem ser concretados posteriormente. Os consoles internos podem ser posicionados acima da fôrma.

-Molde Simples: Produz uma peça por dia. Podem ter as laterais moduladas a cada metro para inserção de laterais com Consoles. Os consoles internos podem ser posicionados acima da fôrma.

Tabela dimensional Pilar Regulável

Molde Laje Pi:

São utilizadas para fazer mesaninos nos galpões. Suas dimensões dependem do vão a ser vencido e da carga que será aplicada. O Molde acompanha limitador de comprimento e cadeirinhas para fazer o encaixe para apoio na viga auxiliar. Com a colocação de topadores de altura o cliente poderá produzir peças com alturas menores de acordo com a necessidade do projeto. As dimensões mais comuns são 200/300/400/500mm de altura, 1250mm de largura e 6000mm de comprimento.

Molde Escada:

São utilizadas para acesso ao segundo piso de galpões ou para utilização em prédios. Suas dimensões dependem do projeto do cliente. O Molde é concretado geralmente a 90°da posição de utilização e é fabricado com dobradiças fixas onde o lado com os degraus é fixo e o lado liso (lado inferior da escada considerando a posição de utilização) é articulável. A fôrma pode ser simples ou dupla e pode ser fabricada para um determinado modelo de escada ou pode ser feito também uma fôrma regulável, podendo atender a diversos modelos.

Tabela dimensional Escada:
