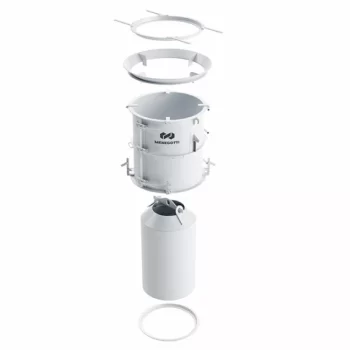

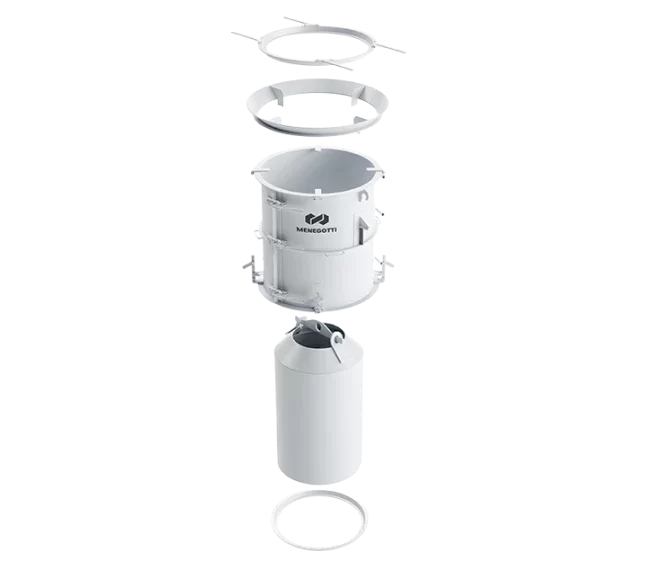

O Conjunto Vibratório é destinado à fabricação de tubos de concreto armados e não armados, de Ø 200mm à 1500mm x 1000mm de altura com encaixes tipo MF e PB (ou 1500mm de altura com encaixe PB) equipados com molde externo, molde interno, molde superior, funil auxiliar e motor.
Os moldes inferiores, também chamados de “anéis” são adquiridos à parte por serem determinados pelo cliente de acordo com sua produção. É necessário um anel para a cura de cada tubo fabricado. Este tipo de equipamento pode ser especificado para produzir tubos com dreno ou para fossa.
Por ter um custo mais acessível, se torna uma ótima opção para quem está iniciando no mercado de tubos (manilhas), ou produz peças com medidas especiais.
| Diâmetro (mm) Diameter (mm) Diámetro (mm) |
Produção Production Producción |
|---|---|
| 200 | 100 |
| 300 | 90 |
| 400 | 80 |
| 600 | 60 |
| 800 | 50 |
| 1.000 | 40 |
| 1.200 | 30 |
| 1.500 | 20 |
Nota
1)MF = Macho e Fêmea 2) PB = Ponta e Bolsa
Os valores constantes do quadro acima podem sofrer variações em função das condições de operação: tipos de matérias-primas, qualificação e treinamento da mão de obra, trocas de moldes, períodos de limpeza e manutenção do equipamento e/ou sua falta, casos fortuitos ou de força maior.
| Descrição | Peças por molde | Peças por dia | M² por dia |
|---|---|---|---|
| Ø 200 | - | 100 | - |
| Ø 300 | - | 90 | - |
| Ø 400 | - | 80 | - |
| Ø 600 | - | 60 | - |
| Ø 800 | - | 50 | - |
| Ø 1.000 | - | 40 | - |
| Ø 1.200 | - | 30 | - |
| Ø 1.500 | - | 20 | - |
| Tubo Ø 200 | Potência do motor: 3 cv - 2 polos (3.400 RPM) |
| Tubo Ø 300 | Potência do motor: 1.000 (3.440 RPM) |
| Tubo Ø 400 | Potência do motor: 1.300 (3.440 RPM) |
| Tubo Ø 500 / 600 | Potência do motor: 1.500 (3.440 RPM) |
| Tubo Ø 700 / 1.100 | Potência do motor: 2.600 (3.500 RPM) |
| Tubo Ø 1.200 / 2.000 | Potência do motor: 2.850 (3.500 RPM) |
